[Niveaux GAP]

Règle manuellement le niveau du sensibilité de la cellule de détection d'échenillage (Gap).

Pour le configurer, procédez comme suit :

Commencez par régler le niveau « Bas » (tension) de la cellule de détection d'échenillage.

1.	Retirez l'étiquette de la glassine.

2.	Faites passer la doublure d’étiquette au-dessus du détecteur de papier. Alignez-la de telle sorte que le détecteur de papier ne détecte pas la marque noire.

3.	Fermez la tête d’impression. Pour obtenir le résultat d’ajustement correct, procédez au réglage après avoir fermé la tête d’impression.

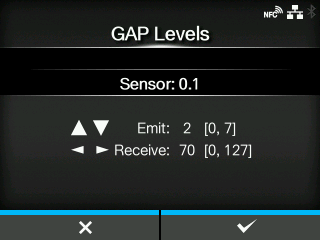

4.	Sélectionnez le [Niveaux GAP] dans le menu [Étalonner] et appuyez sur le bouton .

5.	Appuyer sur les boutons / pour modifier la valeur [Emit] jusqu'à ce que la valeur [Sensor] soit inférieure à 0,5 (V). Définissez une valeur aussi basse que possible pour le paramètre [Emit].

6.	Si la valeur [Sensor] ne diminue pas en dessous de 0,5 après avoir modifié la valeur [Emit], appuyez sur les boutons / pour changer la valeur [Receive].

7.	Prenez note de la valeur [Sensor] obtenue lors de la procédure ci-dessus. Il s'agit de la valeur du niveau « Bas » pour la cellule de détection d'échenillage.

　

Ensuite, vérifiez le niveau « Haut » (tension) de la cellule de détection d'échenillage, comme suit :

1.	Faites passer le support (avec la doublure d’étiquette) entre les détecteurs de papier. Alignez-la de telle sorte que le détecteur de papier ne détecte pas la marque noire.

2.	Fermez la tête d’impression.

3.	Vérifiez la valeur [Sensor].

Si la valeur est 1 (V) plus élevée que la valeur du niveau « Bas » que vous avez enregistrée, vous pouvez l'accepter comme valeur du niveau « Haut » de la cellule de détection d'échenillage.

Si la différence entre le niveau « Bas » et le niveau « Haut » est inférieure à 1,0, réglez les valeurs [Emit] et [Receive] afin que la différence soit supérieure à 1,0 ou recommencez le réglage du niveau « Bas » (tension) du détecteur de vide de nouveau.

4.	Si les niveaux « Haut » et « Bas » respectent les valeurs standard, appuyez sur le bouton pour confirmer la valeur.

Les valeurs « Haut » et « Bas » standard de la cellule de détection d'échenillage sont les suivantes :

◦	Bas (avec doublure d’étiquette uniquement) ≤ 0,5 (V)

◦	Haut (support avec glassine) - Bas ≥ 1 (V)
