Graphique de synchronisation du signal d'entrée EXT

Élément	Forme d'onde d'entrée

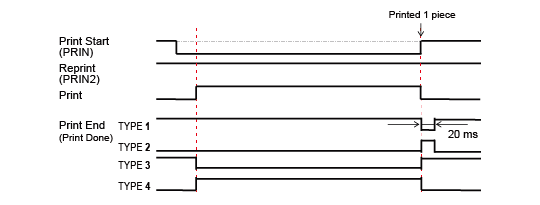

Début d'impression

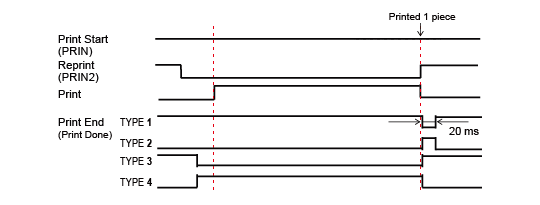

Réimpression (aucun signal de début d'impression)

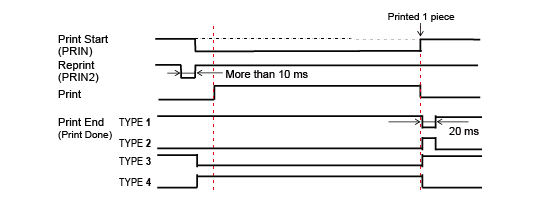

Réimpression (avec signal de début d'impression)

• Laissez le signal de début d'impression (PRIN) sur « Bas » jusqu'à ce que le signal de fin d'impression (impression terminée) soit émis. Pour maintenir le signal de démarrage d'impression (PRIN), reportez-vous à Maintien du signal de début d'impression (PRIN). • Maintenez le signal de réimpression de sortie (PRIN2) pendant plus de 10 ms. Lorsque le signal est émis pendant moins de 10 ms et que le signal de réimpression n'est pas reconnu, l’imprimante n’effectue pas de réimpression.

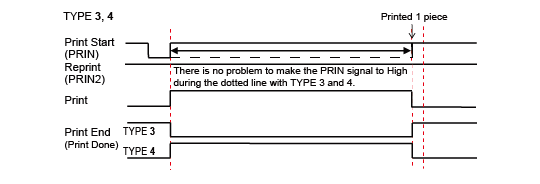

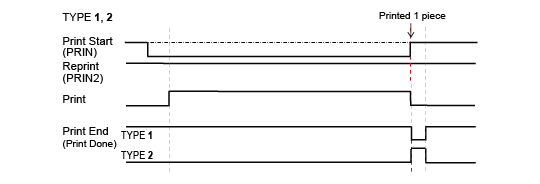

Maintien du signal de début d'impression (PRIN)

Élément	Forme d'onde d'entrée
Début d'impression

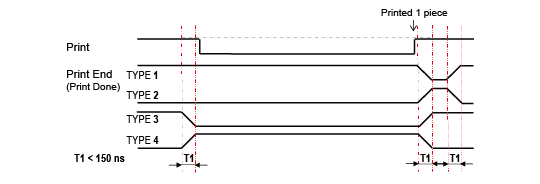

Signal de fin d'impression (PREND)

•	Le temps de montée ou de descente (T1) du signal d'impression terminée est inférieur à 150 ns. Vous devez tenir compte du délai lors de l’émission du signal par les appareils connectés.

•	Lorsque le signal de début d'impression et le signal de réimpression sont émis simultanément, le signal de début d'impression est activé et l’imprimante n'effectue pas de réimpression.

•	Le signal de réimpression est valide uniquement depuis la fin de l’opération d'impression (QTY=0) jusqu'à la réception des données d'impression suivantes. Sinon, l’imprimante n'effectue pas de réimpression.
