Chargement du support avec l’unité de coupe en option

Regardez la vidéo ici (sans audio).

•	Pour le CL4NX Plus rouleau d’étiquettes

•	Pour CL4NX Plus étiquette à pliage paravent

•	Pour le CL6NX Plus rouleau d’étiquettes

•	Pour CL6NX Plus étiquette à pliage paravent

• Prenez soin de ne pas toucher la lame du massicot.

　

Regardez la vidéo ci-dessous pour voir la procédure.

Pour le CL4NX Plus rouleau d’étiquettes

Pour CL4NX Plus étiquette à pliage paravent

Pour le CL6NX Plus rouleau d’étiquettes

Pour CL6NX Plus étiquette à pliage paravent

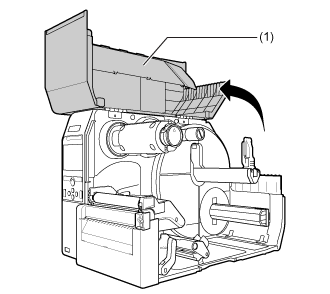

1.	Ouvrez le capot supérieur (1).

• Assurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement.

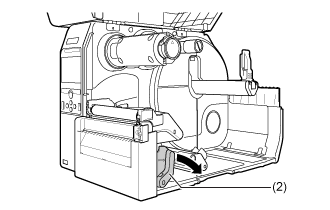

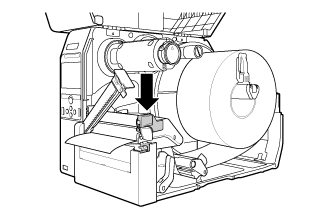

2.	Poussez le loquet de blocage de la tête (2) vers l'arrière.

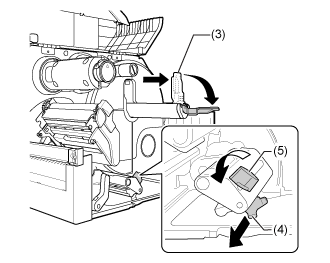

3.	Séparez le guide du porte-papier support (3) et le guide papier (4) du produit.

Tournez la molette (5) dans le sens inverse des aiguilles d'une montre pour libérer le guide papier.

4.	Charger le rouleau d’étiquette ou l’étiquette à pliage paravent.

Pour le rouleau d'étiquettes

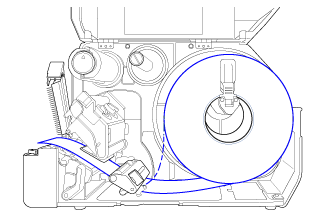

Le chemin d'acheminement du support est illustré dans l'image ci-dessous.

Support face intérieure

Support face extérieure

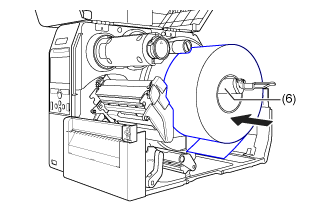

a.	Chargez le support dans le porte-papier support (6).

Assurez-vous que le rouleau d‘étiquettes est complètement orienté vers l'intérieur de l’imprimante.

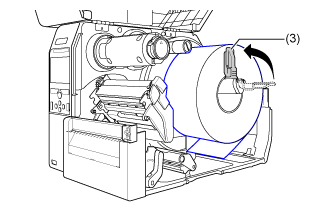

b.	Poussez légèrement le guide du porte-papier (3) contre le rouleau d’étiquettes.

　

Pour étiquette à pliage paravent

a.	Placez l’étiquette à pliage paravent sur un emplacement plat, puis chargez l’étiquette à l'arrière de l’imprimante ou à partir de la fente d’étiquette située en bas de l’imprimante.

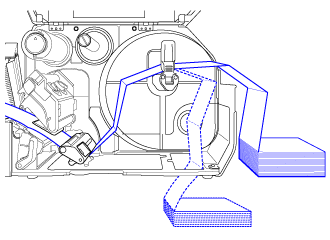

Le chemin d'acheminement du support est illustré dans l'image ci-dessous.

Charger le support depuis l'arrière de l’imprimante

Charger le support à partir de la base de l’imprimante.

• Lorsque vous chargez le support, assurez-vous que le côté à imprimer soit orienté vers le haut.

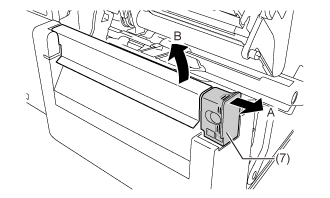

5.	Tirez la languette (7) de l’unité de coupe dans le sens A, puis ouvrez le levier du système de coupe en position (B).

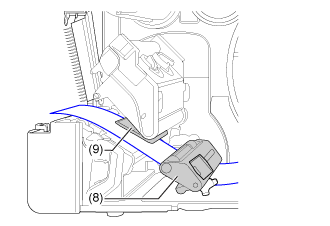

6.	Faites passer le support sous l'amortisseur de support (8) et le guide du détecteur de papier (9) et à travers l’unité du système de coupe tout en poussant le support vers l'intérieur de l’imprimante.

Assurez-vous que l'extrémité du support dépasse de l'avant du produit.

7.	Abaissez la tête d’impression jusqu'à ce que le loquet de blocage de la tête soit verrouillé.

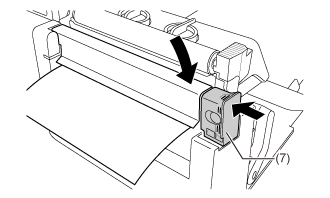

8.	Fermez le système de coupe et poussez la languette (7) dans le sens inverse pour le verrouiller.

9.	Appuyez légèrement le guide papier support (4) contre l'extrémité du support, puis tournez la molette (5) pour verrouiller le guide papier support.

10.	Fermez le capot supérieur.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.

11.	Appuyez sur le bouton (FEED) en mode hors ligne pour alimenter le support.

12.	Appuyez sur le bouton (EN LIGNE) pour passer au mode En ligne.

• Vous devez charger le ruban lors d'une impression à transfert thermique.

---
