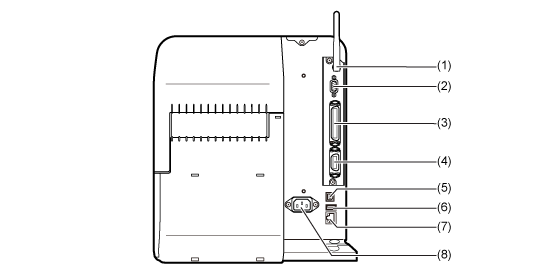

Vue arrière

(1) Antenne LAN sans fil (en option)

Connecteur pour l'installation de l'antenne LAN sans fil en option.

(2) Connecteur RS-232C

Permet de raccorder l'imprimante à un ordinateur via l’interface série RS-232C.

Vous pouvez également connecter un vérificateur de code-barres.

L'utilisation de l'interface RS-232C peut être sélectionnée dans le menu [Outils] > [Lecteur de code-barres] > [Lecture] > [Interface].

(3) Connecteur IEEE1284

Permet de raccorder l'imprimante à un ordinateur via l’interface IEEE1284.

(4) Connecteur EXT (interface de signal externe)

Connecteur d’interface pour les signaux externes. Connectez un périphérique en option à cette borne.

(5) Connecteur USB (type B)

Permet de raccorder l'imprimante à un ordinateur via l’interface USB.

(6) Connecteur USB (type A)

Activer le stockage des informations de paramètres de l’imprimante avec la clé USB.

Il est également possible de raccorder d'autres appareils, tels qu'un vérificateur de code-barres, un scanner de code-barres ou un clavier.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

(7) Connecteur LAN

Permet de raccorder l'imprimante au réseau via l’interface LAN.

(8) Borne d’entrée secteur

Met l’imprimante sous tension via le cordon d’alimentation inséré.

Avant de raccorder le câble, vérifiez que la tension AC de votre région se situe dans la plage de 100 à 240 V AC, 50 à 60 Hz.
