Interface IEEE1284

Cette interface est conforme à la norme IEEE1284.

Spécifications de base
Connecteur	Amphenol 36 broches, femelle
Niveau de signal	Niveau élevé +2,4 à +5,0 V Niveau bas +0,0 à +0,4 V
Mode de réception	Tampon d'élément unique, tampon d'élément multiple

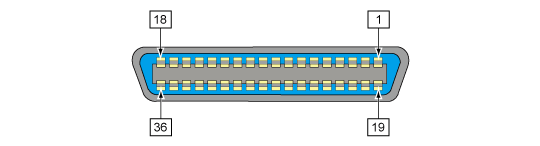

Spécification des broches du connecteur
N° de broche	E/S	Description
1	Entrée	STROBOSCOPIQUE
2 - 9	Entrée	DONNÉES 1 - DONNÉES 8 DONNÉES 1 LSB DONNÉES 8 MSB
10	Sortie	VALIDER
11	Sortie	OCCUPÉ
12	Sortie	PAPIER VIDE/ERREUR PAPIER
13	Sortie	SÉLECTIONNER
14	Entrée	BAC D’ALIMENTATION AUTOMATIQUE
15	-	Non utilisé
16	-	Signal terre LOGIQUE
17	-	Terre du châssis
18	-	+5 V
19	-	RETOUR STROBOSCOPE
20-27	-	RETOUR DONNÉES 1 - DONNÉES 8
28	-	VALIDER RETOUR
29	-	RETOUR OCCUPÉ
30	-	RETOUR PAPIER VIDE
31	Entrée	INITIALISER
32	Sortie	ERREUR
33-35	-	Non utilisé
36	Entrée	SÉLECTIONNER L'ENTRÉE

Spécifications du câble
Connecteur côté câble	Amphenol 36 broches, mâle
Longueur du câble	Maximum 1,5 m (5 pieds)

• Les spécifications peuvent être modifiées sans préavis.
