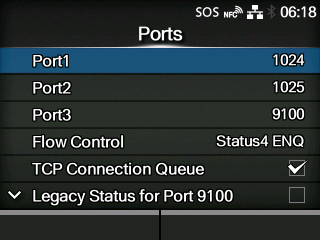

[Ports]

Définit le numéro de port TCP/IP.

Les options sont les suivantes :

Port1

Configurez le numéro de port pour Port1.

Pour la connexion à deux ports de Status4, ce port est utilisé pour recevoir des données d'impression. Pour la connexion à un port de Status3/Status5, ce port sert à recevoir les données d'impression et à renvoyer l'état de l'imprimante.

Port2

Configurez le numéro de port pour Port2.

Pour la connexion à deux ports de Status4, ce port sert à renvoyer l'état de l'imprimante.

Port3

Configurez le numéro de port pour Port3.

Pour la connexion à un port de Status3/Status4/Status5, ce port sert à recevoir les données d'impression et à renvoyer l'état de l'imprimante.

Contrôle du flux

Définit le protocole de communication.

File connexion TCP

Spécifie s'il faut autoriser la mise en file d'attente des connexions lorsque plusieurs hôtes ou applications envoient des demandes de connexion à l'imprimante.

État compatible du port 9100

Définir s'il faut remplacer le format du retour d'état de Port3 par l’état existant.

◦	Ne s'affiche pas si vous avez sélectionné [Sans] dans le menu [Contrôle du flux].

Délai réponse ENQ

Configurez le délai de réponse à une demande d'état ENQ.

◦	Non disponible si vous avez sélectionné [État4] dans le menu [Contrôle du flux].

Cycle de réponse

Définit l'intervalle de réponse d'état cyclique.

◦	Uniquement disponible si vous avez sélectionné [État4] dans le menu [Contrôle du flux].

BCC

Configurer la fonction de vérification BCC.

◦	S'affiche uniquement si vous avez sélectionné [Status5] dans le menu [Contrôle du flux].

Rôles de Port1 à Port3

Dans la fonction Socket Server de TCP/IP, il est possible d'utiliser l'une des deux méthodes de connexion suivantes.

Les ports à utiliser et leurs rôles varient selon la méthode de connexion et le protocole de communication.

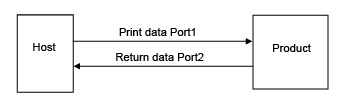

Connexion à deux ports

Port1 sert à recevoir les données d'impression et Port2 à renvoyer l'état de l'imprimante.

La connexion à deux ports est disponible lorsque le protocole de communication est Status4.

Connexion à un port

Un seul port sert à recevoir les données d'impression et à renvoyer l'état de l'imprimante.

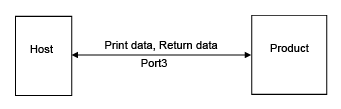

Lorsque le protocole de communication est Status4, Port3 est utilisé.

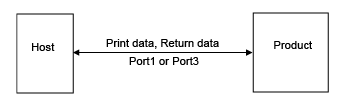

Lorsque le protocole de communication est Status3 ou Status5, Port1 ou Port3 est utilisé.
