[Contrôle de tête]
Effectuer l'impression de vérification de la tête.
1.

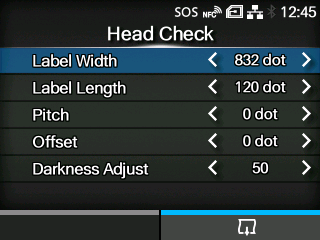

Vérifiez et définissez les éléments répertoriés dans le menu [Contrôle de tête].
2.
Appuyez sur le bouton pour lancer l'impression de vérification de la tête. Appuyez de nouveau sur le bouton pour mettre l'impression en pause.
Pour arrêter l'impression de vérification de la tête, mettez d'abord l'impression en pause, puis appuyez sur le bouton .
　
Les options sont les suivantes :
Largeur étiquette
Définir la largeur du support utilisé pour l’impression de vérification de la tête.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
Si [Position base tête] est [Standard]
CL6NX Plus
Si [Position base tête] est [Justifié à gauche]
203 dpi
(1 point = 0,125 mm (0,0049"))
320 à 832 points
320 à 1216 points
320 à 1340 points
305 dpi
(1 point = 0,083 mm (0,0033"))
480 à 1248 points
480 à 1984 points
480 à 2010 points
609 dpi
(1 point = 0,042 mm (0,0017"))
960 à 2496 points
-
-
Longueur étiquette
Définir la longueur d'une pièce de support utilisée pour l'impression de vérification de la tête.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
203 dpi
(1 point = 0,125 mm (0,0049"))
40 à 240 points
40 à 240 points
305 dpi
(1 point = 0,083 mm (0,0033"))
60 à 360 points
60 à 360 points
609 dpi
(1 point = 0,042 mm (0,0017"))
120 à 720 points
-
Pas
Définit la position de l'impression dans le sens vertical.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
203 dpi
(1 point = 0,125 mm (0,0049"))
-30 à 0 à 30 points
-30 à 0 à 30 points
305 dpi
(1 point = 0,083 mm (0,0033"))
-45 à 0 à 45 points
-45 à 0 à 45 points
609 dpi
(1 point = 0,042 mm (0,0017"))
-90 à 0 à 90 points
-
Lorsque vous diminuez la valeur de réglage, la position d'impression se déplace dans le sens de l'alimentation (vers la partie avant du support).
Lorsque vous augmentez la valeur de réglage, la position d'impression est déplacée dans le sens contraire de l’alimentation (vers l'extrémité du support).
Décalage
Définissez la position d'arrêt du support.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
203 dpi
(1 point = 0,125 mm (0,0049"))
-30 à 0 à 30 points
-30 à 0 à 30 points
305 dpi
(1 point = 0,083 mm (0,0033"))
-45 à 0 à 45 points
-45 à 0 à 45 points
609 dpi
(1 point = 0,042 mm (0,0017"))
-90 à 0 à 90 points
-
Lorsque vous diminuez la valeur de réglage, la position d'arrêt est déplacée dans le sens de l'alimentation (vers la partie avant du support).
Lorsque vous augmentez la valeur de réglage, la position d'arrêt est déplacée dans le sens contraire de l'alimentation (vers l’extrémité du support).
Réglage noirceur
Effectuer un réglage fin du contraste de l'impression de vérification de la tête.
0 est le contraste le plus faible et 99 le plus marqué.

•
La valeur de [Longueur étiquette], [Pas], [Décalage] et [Réglage noirceur] configurée dans le menu [Contrôle de tête] sera reflétée dans les mêmes configurations d'éléments dans le menu [Config. Usine], le menu [Config. liste], le menu [Config. QR] et le menu [Détecteur de papier].
