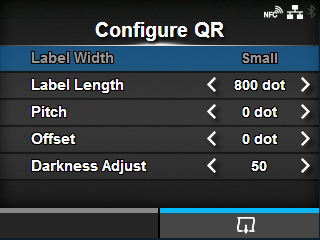

[Config. QR]
Imprimer les informations de configuration de l'imprimante avec un code QR.
1.
Vérifiez et définissez les éléments répertoriés dans le menu [Config. QR].
2.
Appuyez sur le bouton pour démarrer le test d'impression. Appuyez de nouveau sur le bouton pour mettre l'impression en pause.
Pour arrêter le test d'impression, commencez par suspendre l'impression puis appuyez sur le bouton .
　
Les options sont les suivantes :
Largeur étiquette
Affiche la largeur de support nécessaire du test d'impression.
La largeur nécessaire du support est 50,8 mm (2") pour [Etroit].
Longueur étiquette
Définit la longueur d'une étiquette utilisée pour le test d'impression.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
203 dpi
(1 point = 0,125 mm (0,0049"))
400 à 1600 points
400 à 1600 points
305 dpi
(1 point = 0,083 mm (0,0033"))
600 à 2400 points
600 à 2400 points
609 dpi
(1 point = 0,042 mm (0,0017"))
1200 à 4800 points
-
Pas
Définit la position de l'impression dans le sens vertical.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
203 dpi
(1 point = 0,125 mm (0,0049"))
-30 à 0 à 30 points
-30 à 0 à 30 points
305 dpi
(1 point = 0,083 mm (0,0033"))
-45 à 0 à 45 points
-45 à 0 à 45 points
609 dpi
(1 point = 0,042 mm (0,0017"))
-90 à 0 à 90 points
-
Lorsque vous diminuez la valeur de réglage, la position d'impression se déplace dans le sens de l'alimentation (vers la partie avant du support).
Lorsque vous augmentez la valeur de réglage, la position d'impression est déplacée dans le sens contraire de l’alimentation (vers l'extrémité du support).
Décalage
Définissez la position d'arrêt du support.
La plage de valeurs varie selon la résolution d'impression de l'imprimante.
La plage de valeurs est la suivante :
Résolution
CL4NX Plus
CL6NX Plus
203 dpi
(1 point = 0,125 mm (0,0049"))
-30 à 0 à 30 points
-30 à 0 à 30 points
305 dpi
(1 point = 0,083 mm (0,0033"))
-45 à 0 à 45 points
-45 à 0 à 45 points
609 dpi
(1 point = 0,042 mm (0,0017"))
-90 à 0 à 90 points
-
Lorsque vous diminuez la valeur de réglage, la position d'arrêt est déplacée dans le sens de l'alimentation (vers la partie avant du support).
Lorsque vous augmentez la valeur de réglage, la position d'arrêt est déplacée dans le sens contraire de l'alimentation (vers l’extrémité du support).
Réglage noirceur
Règle le contraste de l'impression du test d'impression.
0 est le contraste le plus faible et 99 le plus marqué.

•
La valeur de [Longueur étiquette], [Pas], [Décalage] et [Réglage noirceur] configurée dans le menu [Config. QR] sera reflétée dans les mêmes configurations d'éléments dans le menu [Config. Usine], le menu [Config. liste], le menu [Détecteur de papier] et le menu [Contrôle de tête].
