[Sorties]

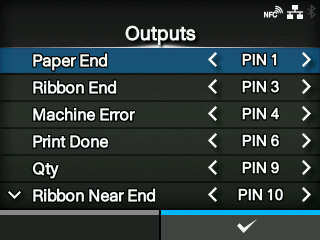

Pour les modèles non RFID

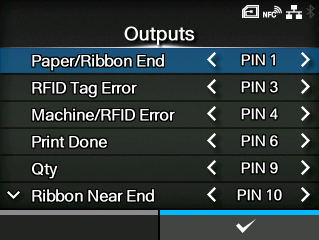

Pour les modèles RFID

Attribuer le No. de broche aux signaux de sortie.

Appuyez sur les boutons / pour mettre en surbrillance l'élément que vous souhaitez modifier, et appuyez sur les boutons / pour modifier le numéro de broche.

Appuyez sur le bouton pour enregistrer les réglages et revenir au menu [Signaux].

Les options sont les suivantes :

Fin de papier

Fin de papier/ruban (Pour les modèles RFID)

Attribuez le numéro de broche pour la sortie du signal de fin de papier.

Attribuez le numéro de broche pour la sortie du signal de fin de ruban/papier si vous avez installé le RFID.

Fin de ruban

Erreur d'étiquette RFID. (Pour les modèles RFID)

Attribuez le numéro de broche pour la sortie du signal de fin de ruban.

Attribuez le numéro de broche pour la sortie du signal d’erreur d’étiquette RFID si vous avez installé le RFID.

Erreur de la machine

Erreur machine/RFID (Pour les modèles RFID)

Attribuez le numéro de broche pour la sortie de signal d'erreur de la machine.

Attribuez le numéro de broche pour la sortie du signal d’erreur machine / RFID si vous avez installé le RFID.

Impression terminée

Attribuez le numéro de broche pour la sortie de signal Impression terminée.

Qté

Hors ligne

[Qté] s'affiche si [MODE1] est sélectionné dans le menu [EXT 9PIN].

[Hors ligne] s'affiche si [MODE2] est sélectionné dans le menu [EXT 9PIN].

Attribuez le numéro de broche pour la sortie du signal Qté/Hors ligne.

Fin de ruban proche

Attribuez le numéro de broche pour la sortie du signal de fin de ruban.

Distributeur

Attribuez le numéro de broche pour la sortie de signal du Distributeur.

◦	Utilisez ce signal pour connecter l’unité de distributeur ou le système de coupe linerless (CL4NX Plus uniquement).

Fin étiquette proche

Attribuez le numéro de broche pour la sortie du signal de fin d’étiquette.

Les options pour chaque sortie de signal sont les suivantes :

[PIN 1]	Régler le signal sélectionné sur la broche 1.
[PIN 3]	Régler le signal sélectionné sur la broche 3.
[PIN 4]	Régler le signal sélectionné sur la broche 4.
[PIN 6]	Régler le signal sélectionné sur la broche 6.
[PIN 9]	Régler le signal sélectionné sur la broche 9.
[PIN 10]	Régler le signal sélectionné sur la broche 10.
[ARRÊT]	Régler le signal sélectionné sur le mode désactivé.

• Vous ne pouvez régler aucune sortie en utilisant le même numéro de broche. Si vous essayez de définir le même numéro, les paramètres s'affichent en rouge et vous ne pouvez pas enregistrer les paramètres.

---
