Utilisation de la fonction SATO RF Analyze pour mesurer des étiquettes RFID

Utilisation de la fonction SATO RF Analyze pour mesurer une étiquette RFID.

Cette fonction déplace automatiquement l'antenne standard RFID de l’imprimante pour mesurer les étiquettes RFID et déterminer les conditions d'écriture et de lecture constantes. Les résultats de la mesure sont immédiatement appliqués sur l’imprimante. En outre, en les enregistrant en tant que modèle d'étiquette RFID, vous pouvez facilement accéder aux paramètres lors de l'utilisation des mêmes étiquettes RFID.

• La longueur entre le bord avant de l'étiquette et l’inlay doit être de 15 mm (0,59") ou plus. • La longueur de l'étiquette doit être de 42 mm (1,65") ou plus (y compris la doublure d'étiquette) pour exécuter SATO RF Analyze. • Maintenir la valeur de réglage du niveau de puissance radio de 24 dBm ou moins.

Définition des conditions de mesure

Avant d'exécuter une mesure, définir le niveau de recherche, la puissance d'écriture/lecture (modules UHF uniquement) et le nom de l'enregistrement en tant que modèle d’étiquette RFID.

Régler la puissance d’écriture/lecture conformément Guide de configuration d’inlay. Pour plus de détails, accédez à l'URL suivante :

https://www.sato-global.com/rfid/guide.html

Pour utiliser des inlays qui ne se trouvent pas dans le Guide de configuration d’inlay, utilisez les valeurs initiales.

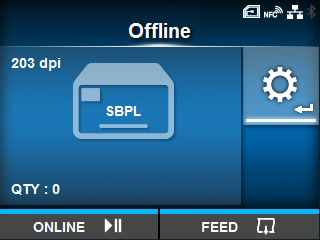

1.	Lorsque l’imprimante est en mode En ligne, appuyez sur le bouton sur panneau de commande pour passer en mode Hors ligne.

2.	Appuyez sur le bouton pour afficher le menu [Contrôle].

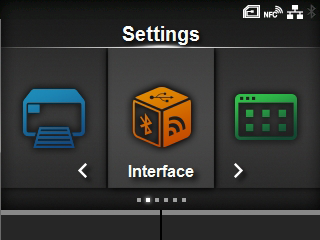

3.	Appuyez sur les boutons / pour sélectionner [Interface], puis appuyez sur le bouton .

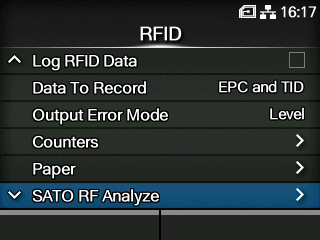

4.	Appuyez sur les boutons / pour sélectionner [RFID] > [SATO RF Analyze], puis appuyez sur le bouton .

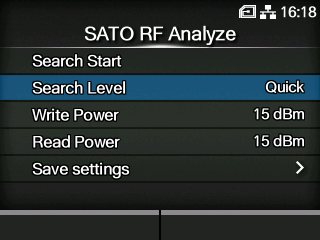

5.	Appuyez sur les boutons / pour sélectionner [Niveau de recherche], puis appuyez sur le bouton .

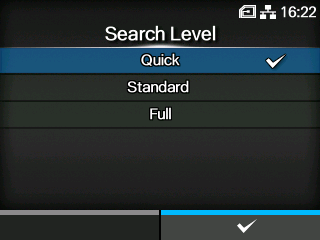

6.	Appuyez sur les boutons / pour sélectionner le niveau de recherche à exécuter, puis appuyez sur le bouton .

7.	Si vous utilisez un module UHF, appuyez sur les boutons / pour sélectionner [Écrire puissance], puis appuyez sur le bouton .

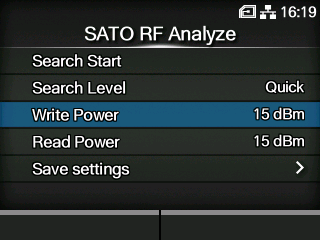

8.	Réglez la puissance d'écriture, puis appuyez sur le bouton pour sauvegarder le réglage.

• Conservez la valeur de réglage 24 dBm ou inférieure.

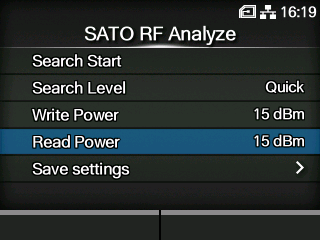

9.	Si vous utilisez un module UHF, appuyez sur les boutons / pour sélectionner [Lire puissance], puis appuyez sur le bouton .

10.	Réglez la puissance de lecture, puis appuyez sur le bouton pour enregistrer le réglage.

• Conservez la valeur de réglage 24 dBm ou inférieure.

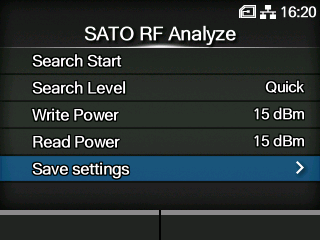

11.	Appuyez sur les boutons / pour sélectionner [Enregistrer les paramètres], puis appuyez sur le bouton .

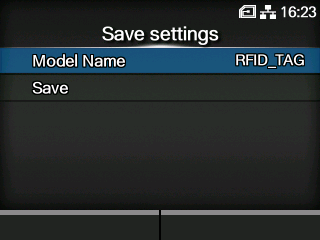

12.	Appuyez sur les boutons / pour sélectionner [Nom du modèle], puis appuyez sur le bouton .

13.	Modifiez le nom du modèle sous lequel sauvegarder les résultats de mesure, puis appuyez sur le bouton .

Vous pouvez entrer un maximum de 32 caractères. Vous pouvez saisir des caractères alphabétiques (majuscules et minuscules), numériques et des symboles.

• Si vous les sauvegardez sans entrer de nom de modèle, le nom de modèle sera enregistré par défaut, « RFID_TAG ».

Exécution de SATO RF Analyze

Exécutez SATO RF Analyze en utilisant les conditions de mesure que vous avez définies.

14.	Placez l'étiquette RFID sur l’imprimante.

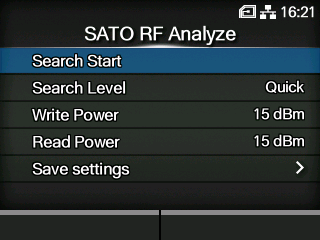

15.	Sélectionnez [Début de la recherche] sur l'écran [SATO RF Analyze], puis appuyez sur le bouton .

16.	Appuyez sur le bouton sur l'écran de confirmation.

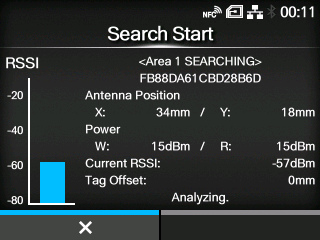

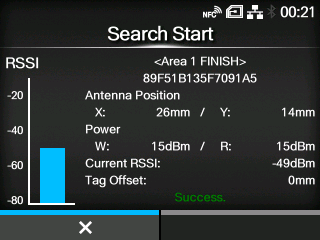

La mesure démarre et l'état de la mesure apparaît sur l'écran.

17.	Lorsque la mesure est terminée et que [TERMINER] s'affiche, appuyez sur le bouton .

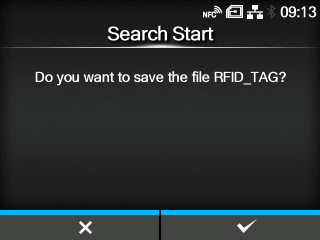

18.	Pour enregistrer les résultats de mesure en tant que modèle d'étiquette RFID, appuyez sur le bouton . Pour ne pas les enregistrer, appuyez sur le bouton .

• Si une mesure échoue, un message pour régler les valeurs [Écrire puissance] et [Lire puissance] de +1 dBm ou -1 dBm, selon la cause, s'affiche. Appuyer sur le bouton pour effectuer le réglage, puis effectuer à nouveau la mesure. • N'ouvrez pas le capot supérieur pendant la mesure. Si vous ouvrez le capot supérieur avant de refermer le message qui vous demande si vous souhaitez enregistrer les paramètres, vous devrez recommencer la mesure. • N'envoyez pas de commande DC2 à l’imprimante pendant la mesure. Si le réglage de la puissance radio ou la commande de réinitialisation est reçu, la mesure ne se termine pas correctement. • Ne pas faire plus de 10 mesures consécutives. Si vous devez effectuer 11 mesures ou plus, laissez le module RFID refroidir avant de le faire. • Si une erreur se produit pendant la mesure et que la mesure est interrompue, l'affichage revient à l'écran de confirmation quel que soit le type d'erreur.
