Connexion de l’interface RS-232C (Standard)

Raccordez le câble d'interface lorsque l'imprimante est hors tension.

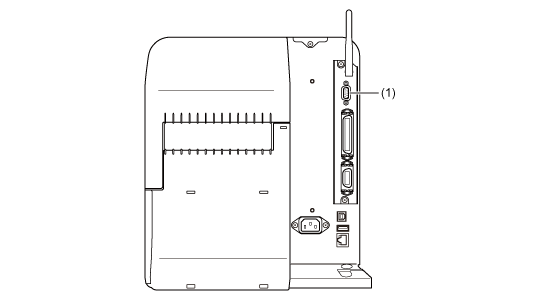

Raccordez le câble RS-232C au connecteur RS-232C (1).

Configurez les paramètres d'interface de l'imprimante en fonction des paramètres d'interface de l'ordinateur.

Il est possible de définir les options de communication de l'interface RS-232C via le menu [Interface] de l'imprimante ou l'outil « All-In-One ».

• Pour utiliser l'interface RS-232C pour la connexion avec l'ordinateur, le menu [Outils] > [Lecteur de code-barres] > [Lecture] > [Interface] de l’imprimante doit être réglé défini sur [RS-232C]. • Les paramètres d'interface de l'ordinateur peuvent être vérifiés comme suit. Dans le Gestionnaire de périphériques, cliquez avec le bouton droit sur [Ports (COM & LPT)] > [Communications Port (COM1)] et sélectionnez [Properties]. Ensuite, vérifiez l'onglet [Port Settings] de l'écran de propriétés affiché. • Pour le câble RS-232C, notez que le câble de connexion varie selon la configuration du protocole de communication. Si vous utilisez le mauvais câble, cela ne fonctionnera pas correctement. • Si les paramètres de communication diffèrent entre l'imprimante et l'hôte, cela ne fonctionnera pas correctement. Une erreur de communication sera détectée. • Pour utiliser le pilote de l'imprimante, le protocole de communication doit avoir la valeur Status4. (La valeur initiale du protocole de communication de l'interface RS-232C de l'imprimante est Status4.) • Assurez-vous d'utiliser le câble RS-232C recommandé. • L'impression avec le câble de conversion série USB n'est pas garantie. Par ailleurs, la procédure de connexion n'est pas expliquée.

---
