Spécifications de base de la fonction de vérification de code-barres

La fonction de vérification de code-barres effectue un contrôle de lecture d'un code-barres imprimé par cette imprimante pour empêcher la distribution d'étiquettes avec des code-barres défectueux. Vous pouvez utiliser cette fonction en installant les vérificateurs de code-barres pris en charge sur l’imprimante.

Les spécifications de base de la fonction de vérification de code-barres sont les suivantes :

Élément		Spécifications
Vérificateurs de code-barres pris en charge		• Fabriqué par IDEC/DATALOGIC (Connexion USB) ◦ WB1F-100S1S (pour code-barres 1D) ◦ GFS4170 (pour code-barres 1D) ◦ GFS4470 (pour code-barres 1D/codes 2D) • Fabriqué par KEYENCE (connexion RS-232C) ◦ BL-1301 (pour code-barres 1D) ◦ SR-710 (pour code-barres 1D/codes 2D) Reportez-vous au manuel du vérificateur de code-barres pour connaître ses paramètres et les code-barres pris en charge.
Commandes prises en charge		SBPL/SZPL/SIPL/ST CL/SDPL/SEPL   • AEP n'est pas pris en charge.
Modes d'impression pris en charge		Continu/Système de coupe/Coupe & Impression/Distributeur/Linerless (CL4NX Plus uniquement)   • Pas disponible en mode Détachable. • Pas disponible pour les modèles RFID. • La fonction d’impression VOID n'est pas disponible dans les modes Distributeur/Linerless (CL4NX Plus uniquement).
Vitesse d’impression/Contraste de l'impression		La vitesse d'impression et le contraste optimaux pour une lecture satisfaisante varient en fonction de diverses conditions, telles que le type de code-barres et la disposition des étiquettes. Veillez à effectuer un test de lecture attentivement et à déterminer les réglages.

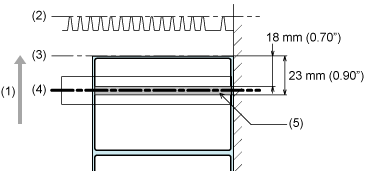

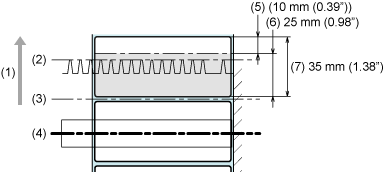

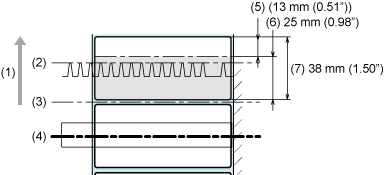

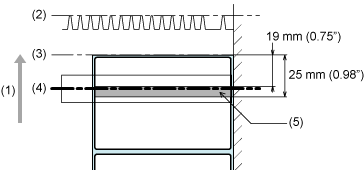

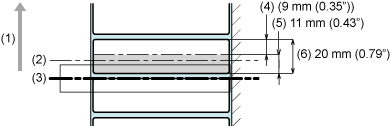

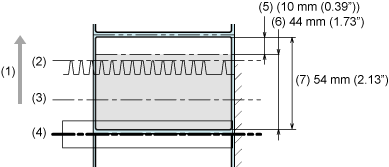

Zone imprimable (Zone lisible de code-barres)		Identique aux spécifications de l’imprimante. Toutefois, les restrictions suivantes existent : Mode continu Les code-barres imprimés dans une plage de 11 mm (0,43") à partir du bord arrière de l'étiquette ne peuvent pas être lus car ils sont bloqués par la tête d’impression et la plaque d’ajustement du ruban. (1) Sens d’alimentation du support (2) Plaque d’ajustement du ruban (3) Tête d'impression (4) Zone lisible (pour le pas de support minimum) (5) Zone non lisible (6) Pas d’étiquette minimum Mode Système de coupe/Coupe & Impression Les code-barres imprimés dans la zone suivante ne peuvent pas être lus car ils sont bloqués par le capot du système de coupe. ◦ Système de coupe (découpe de chaque étiquette) : 25 mm (0,98") à partir du bord arrière de l’étiquette (1) Sens d’alimentation du support (2) Capot du système de coupe (3) Position de coupe (4) Tête d'impression (5) Zone lisible (pour le pas de support minimum) (6) Zone non lisible (7) Pas d’étiquette minimum 　 ◦ Système de coupe (découpe selon le nombre d'étiquettes spécifié) / Coupe & Impression : 44 mm (1,73") depuis le bord arrière de l'étiquette (1) Sens d’alimentation du support (2) Capot du système de coupe (3) Position de coupe (4) Tête d'impression (5) Zone lisible (pour le pas de support minimum) (6) Zone non lisible (7) Pas d’étiquette minimum Coupe & Impression N'imprimez pas un code 2D ou un code-barres série (orientation de 90° ou 270° par rapport au sens de l’avance du support) dans la zone suivante, car cela peut provoquer une zone non imprimée blanche. ◦ CL4NX Plus: 18 à 23 mm (0,70" à 0,90") depuis le bord avant de l'étiquette (position de coupe) (1) Sens d’alimentation du support (2) Capot du système de coupe (3) Position de coupe (4) Tête d'impression (5) Plage dans laquelle des zones blanches apparaissent 　 ◦ CL6NX Plus: 19 à 25 mm (0,75" à 0,98") depuis le bord avant de l'étiquette (position de coupe) (1) Sens d’alimentation du support (2) Capot du système de coupe (3) Position de coupe (4) Tête d'impression (5) Plage dans laquelle des zones blanches apparaissent Mode linerless (CL4NX Plus uniquement) Les code-barres imprimés dans une plage de 25 mm (0,98") à partir du bord arrière de l'étiquette ne peuvent pas être lus car ils sont bloqués par le capot du système de coupe. (1) Sens d’alimentation du support (2) Capot du système de coupe (3) Position de coupe (4) Tête d'impression (5) Zone lisible (pour le pas de support minimum) (6) Zone non lisible (7) Pas d’étiquette minimum
Formats de support utilisables	Largeur du support	Identique aux spécifications de l’imprimante.
	Pas du support	La taille minimale est différente des spécifications de l’imprimante. Mode continu ◦ 203 dpi : 20 à 2 497 mm (0,79" à 98,30") (avec doublure d'étiquette : 23 à 2 500 mm (0,90" à 98,42")) ◦ 305 dpi : 20 à 1497 mm (0,79" à 58,94") (avec doublure d'étiquette : 23 à 1500 mm (0,90" à 59,05")) ◦ 609 dpi (CL4NX Plus uniquement) : 20 à 397 mm (0,79" à 15,63") (avec doublure d'étiquette : 23 à 400 mm (0,90" à 15,75")) Mode Système de coupe (découpe de toutes les étiquettes) ◦ 203 dpi : 35 à 2 497 mm (1,38" à 98,30") (avec doublure d'étiquette : 38 à 2 500 mm (1,50" à 98,42")) ◦ 305 dpi : 35 à 1497 mm (1,38" à 58,94") (avec doublure d'étiquette : 38 à 1500 mm (1,50" à 59,05")) ◦ 609 dpi (CL4NX Plus uniquement) : 35 à 397 mm (1,38" à 15,63") (avec doublure d'étiquette : 38 à 400 mm (1,50" à 15,75")) Système de coupe (découpe en fonction du nombre d'étiquettes spécifié)/Mode Coupe & Impression ◦ 203 dpi : 54 à 2 497 mm (2,13" à 98,30") (avec doublure d'étiquette : 57 à 2 500 mm (2,24" à 98,42")) ◦ 305 dpi : 54 à 1497 mm (2,13" à 58,94") (avec doublure d'étiquette : 57 à 1500 mm (2,24" à 59,05")) ◦ 609 dpi (CL4NX Plus uniquement) : 54 à 397 mm (2,13" à 15,63") (avec doublure d'étiquette : 57 à 400 mm (2,24" à 15,75")) Mode Distributeur ◦ 27 à 397 mm (1,06" à 15,63") (avec doublure d'étiquette : 30 à 400 mm (1,18" à 15,75")) Mode linerless (CL4NX Plus uniquement) ◦ 38 à 120 mm (1,50" à 4,72")
Types de support utilisables		Identique aux spécifications de l’imprimante. Toutefois, si l'étiquette est de couleur argenté ou laminée, le vérificateur de code-barres ne pourra pas lire aisément le code-barres, car le voyant du vérificateur de code-barres peut créer un reflet sur la surface de l'étiquette. Veillez à effectuer attentivement un test de lecture à l'avance.
Orientations de code-barres lisibles	Vérificateur de code-barres 1D	(1) Sens d’alimentation du support
	Vérificateur de code 2D	(1) Sens d’alimentation du support Placez le code-barres dans la zone du champ visuel. Effectuez un test de lecture attentivement à l'avance.
Tailles de code-barres recommandées	Code-barres 1D	Barre étroite : 0,25 mm (0,01") ou plus • 203 dpi : 2 points ou plus • 305 dpi : 3 points ou plus • 609 dpi (CL4NX Plus uniquement) : 6 points ou plus Reportez-vous aux spécifications de chaque vérificateur de code-barres.
	Code 2D	Taille de la cellule : 0,25 mm (0,01") ou plus • 203 dpi : 2 points ou plus • 305 dpi : 3 points ou plus • 609 dpi (CL4NX Plus uniquement) : 6 points ou plus Reportez-vous aux spécifications de chaque vérificateur de code-barres. La taille du champ visuel est conforme aux spécifications du vérificateur de code-barres.

　

Formats de code disponibles

La fonction de vérification de code-barres prend en charge les formats de code suivants. Vérifiez les spécifications du vérificateur de code-barres pour garantir la compatibilité avec les types de code disponibles.

Type de code	Formats de code disponibles
Codes-barres 1D	CODABAR(NW-7) CODE39, CODE93, CODE128 JAN/EAN-13/8 UPC-A/UPC-E ITF Industrial 2/5 Matrix 2 of 5 MSI GS1-128 POSTNET IMB (USPS) GS1 DataBar Omnidirectional GS1 DataBar Truncated GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1 DataBar Stacked Omnidirectional GS1 DataBar Expanded Stacked
Codes-barres 2D	PDF417 Micro PDF417 Maxi Code QR Code Micro QR Code Matrice de données Aztec Code
Symbole combinés	JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 Barre de données (CC-A/CC-B)

• Pour utiliser le mode de comparaison, créez des code-barres à l'aide des commandes de code-barres. Si un code-barres tel que des données graphiques (image BMP, etc.) ou un code-barres préimprimé est placé dans la zone lisible du code-barres, ce mode risque de ne pas fonctionner correctement.

• En mode lisible, vous pouvez inclure des code-barres qui ne sont pas créés par des commandes de code-barres (telles que des données graphiques ou des code-barres préimprimés) comme cible de vérification. Pour ce faire, sélectionnez [Paramètres] dans [Définir nbre codes-barres], et spécifiez le nombre de code-barres par étiquette dans [Barcodes per Label]. Cependant, il peut y avoir des cas où ces code-barres ne peuvent pas être lus par les scanners, et donc ce mode ne fonctionne pas correctement.

---
