Condiciones para detectar el final del papel

Las condiciones que activan el fin del papel varían de acuerdo con el funcionamiento del producto y del tipo de sensor seleccionado.

Si se especifica I-mark (tipo reflexivo) o intervalo (tipo transmisivo) como sensor de fin del papel, el fin del papel se detecta en función de las siguientes condiciones.

Se puede seleccionar el tipo de sensor del fin del papel en el menú [Impresión] > [Avanzadas] > [Fin de papel] > [Tipo sensor].

Si [Ninguno] se especifica como sensor de fin del papel, no se detecta el fin del papel.

Condiciones para detectar el final del papel en la operación de avance

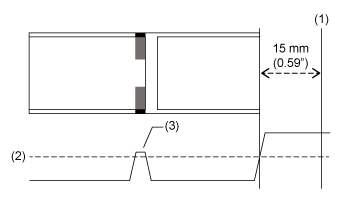

•	Cuando se usa I-Mark como sensor de fin del papel

Se produce un «fin del papel» si el estado de falta de papel persiste incluso después de que el sensor I-Mark sigue detectando el estado de falta de papel después de un avance de 15 mm (0,59 pulgadas).

(1) Detección de fin del papel

(2) Nivel de detección de fin del papel (fijo)

(3) Forma de onda del sensor I-Mark

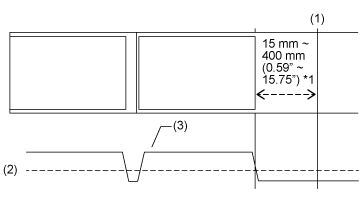

•	Cuando se usa el intervalo como sensor de fin del papel

Se produce un «fin del papel» si el estado de falta de papel persiste incluso después de que el sensor de intervalo sigue detectando el estado de falta de papel después de un avance de la distancia configurada como distancia de detección.

(1) Detección de fin del papel

(2) Nivel de detección de fin del papel (fijo)

(3) Forma de onda del sensor de intervalo

*1 La distancia de fin del papel se puede ajustar en el menú [Impresión] > [Avanzadas] > [Fin de papel] > [Distancia fin papel].

Condiciones para detectar el final del papel en la operación de impresión

1.	El sensor de fin del papel detecta un estado de falta de papel en la posición en la que se realiza el avance a la distancia detectada en la siguiente tabla.

Sensor de fin del papel	Distancia de fin del papel (mm (pulgadas))	Método de configuración
Sensor de I-Mark	15 (0,59 pulgadas)	Fijo
Sensor de intervalo	De 15 a 400 (de 0,59 pulgadas a 15,75 pulgadas)	Se ajusta mediante el menú [Impresión] > [Avanzadas] > [Fin de papel] > [Distancia fin papel] o por comando

2.	Si la longitud de impresión restante es menor que la distancia entre la posición del cabezal de impresión y el sensor de fin del papel (la distancia de fin del papel que se muestra en la tabla anterior), se produce un error de fin del papel una vez que termina la impresión de 1.

Si la longitud de impresión restante es mayor que la distancia entre el cabezal de impresión y el sensor de fin del papel (la distancia de fin del papel que se muestra en la tabla anterior), se produce un error de fin del papel tras detectarse el fin del papel, y la impresora reimprime una vez eliminado el error de fin del papel.

(1) Posición del cabezal de impresión

(2) Sensor de fin del papel: Sensor de I-Mark/sensor de intervalo

Se selecciona en el menú [Impresión] > [Avanzadas] > [Fin de papel] o se especifica mediante un comando.

(3) Distancia de fin del papel

(4) Dirección de avance de las etiquetas

Si se detecta un error de fin del papel durante la impresión, el funcionamiento varía según la cantidad de datos que queden por imprimir y el papel que quede en el momento de detectarse el error.

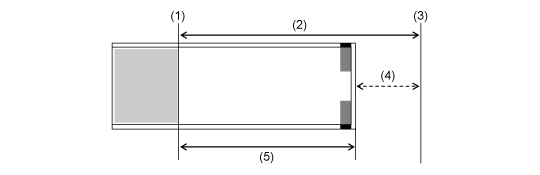

La cantidad de papel que queda se puede calcular del modo siguiente:

Cantidad de papel restante = distancia entre la posición del cabezal de impresión y el sensor de fin del papel - distancia de fin del papel

(1) Posición del cabezal de impresión

(2) Distancia entre la posición del cabezal de impresión y el sensor de fin del papel

(3) Sensor de fin del papel

(4) Distancia de fin del papel

(5) Cantidad de papel restante

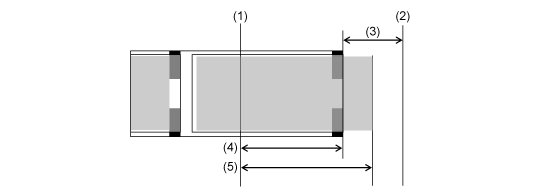

•	Si la longitud de impresión restante es mayor que la cantidad de papel restante

Si la longitud de impresión restante es mayor que la cantidad de papel restante cuando se detecta un error de fin del papel, el producto no puede finalizar el trabajo de impresión. La impresión se detiene inmediatamente y se produce un error de fin del papel.

(1) Posición del cabezal de impresión

(2) Sensor de fin del papel

(3) Distancia de fin del papel

(4) Cantidad de papel restante

(5) Longitud de impresión restante

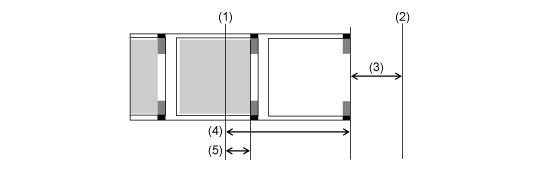

•	Si la longitud de impresión restante es menor que la cantidad de papel restante

Si la longitud de impresión restante es menor que la cantidad de papel restante, el producto acaba el trabajo de impresión y luego se produce el error de fin del papel.

(1) Posición del cabezal de impresión

(2) Sensor de fin del papel

(3) Distancia de fin del papel

(4) Cantidad de papel restante

(5) Longitud de impresión restante

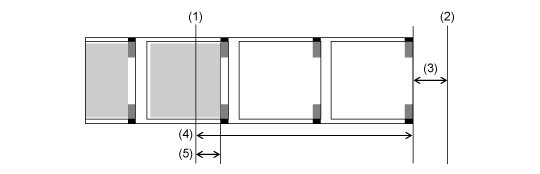

Si hay varias hojas entre el cabezal de impresión y el sensor de fin del papel cuando se detecta un error de fin del papel, el error de fin del papel se produce en cuanto se termine la etiqueta que se está imprimiendo.

(1) Posición del cabezal de impresión

(2) Sensor de fin del papel

(3) Distancia de fin del papel

(4) Cantidad de papel restante

(5) Longitud de impresión restante

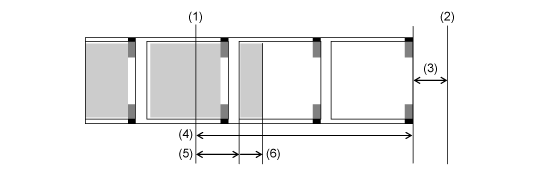

En el modo de dispensación e impresión, si se detecta un error de fin del papel cuando se hacen avanzar las etiquetas impresas, el fin del papel puede producirse en el punto en que solo se imprime el principio de la etiqueta. Para continuar el procedimiento de impresión después de un error, expulse la etiqueta impresa parcialmente para iniciar la impresión. La reimpresión se inicia con la impresión del elemento de impresión interrumpido en la siguiente etiqueta.

(1) Posición del cabezal de impresión

(2) Sensor de fin del papel

(3) Distancia de fin del papel

(4) Cantidad de papel restante

(5) Longitud de impresión restante

(6) Longitud que se debe hacer avanzar hasta la posición de parada del dispensador

---
