Sustitución de la placa de presión

Vea el vídeo aquí (no tiene audio).

•	Para el tipo estándar/izquierda

•	Para el tipo opuesto/derecha

Cuando la placa de presión está gastada o dañada, se puede sustituir con facilidad.

• No encienda ni apague el producto, ni enchufe o desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes de cambiar la placa de presión, desconecte el cable de alimentación de la toma de CA.

　

En el vídeo siguiente podrá ver el procedimiento.

Tipo estándar/izquierda

Tipo opuesto/derecha

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Abra la cubierta superior.

• Abra la cubierta superior por completo para evitar que se cierre de forma accidental.

3.	Gire la palanca de bloqueo del cabezal (1) en sentido horario para desbloquear el cabezal de impresión.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Tenga cuidado de no quemarse. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

4.	Empuje la lengüeta (2) hacia arriba para soltar la placa de presión (3).

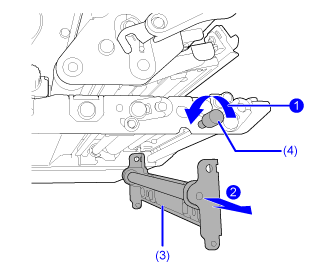

5.	Mientras sostiene la placa de presión (3), afloje el tornillo (4) hasta que caiga la parte delantera de la placa , y luego tire de la placa de presión (3) hacia adelante para retirarla . Luego sustitúyala por una placa de presión nueva.

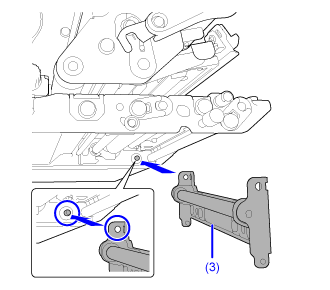

6.	Inserte firmemente el saliente del armazón central del producto en el agujero de montaje del lado de avance de la placa de presión (3).

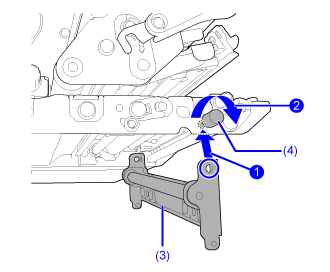

7.	Alinee la posición del tornillo (4) con el agujero de montaje del frente de la placa de presión (3) , y apriételos .

8.	Presione la parte central de la placa de presión (3) para fijarla en su sitio.

---
